حل النظام الشمسي المدرسي لأفريقيا: الفصل الدراسي, المهجع, تكنولوجيا المعلومات والاتصالات وتخطيط أحمال مضخات المياه

يمكن أن يفشل النظام الشمسي المدرسي حتى عندما يبدو تصنيف العاكس كبيرًا بدرجة كافية. السبب المعتاد هو جدول تحميل غير مكتمل. تستهلك الفصول الدراسية الطاقة بشكل رئيسي خلال النهار, بينما المهاجع, تستمر الإضاءة الأمنية والتبريد بعد غروب الشمس. تحتاج معدات تكنولوجيا المعلومات والاتصالات إلى طاقة مستقرة, وقد تضيف مضخة البئر حمولة كبيرة على المحرك لعدة ساعات.

لمقاول EPC أو صاحب المدرسة, ولذلك يجب أن يكون قرار الشراء الأول هو استراتيجية التحميل وليس العلامة التجارية للمعدات. موثوقة حل النظام الشمسي يجب تحديد متى يعمل كل حمل, ما هي الدوائر التي تحتاج إلى دعم وما هي الأنشطة التي يمكن أن تنتقل إلى ساعات إنتاج الطاقة الشمسية.

ال تتبع أهداف التنمية المستدامة 7 تقرير تقدم الطاقة 2025 ذكرت ذلك 565 مليون شخص في أفريقيا جنوب الصحراء الكبرى يفتقرون إلى الكهرباء 2023. وذكرت ذلك أيضا 451 وظل مليون من سكان الريف في المنطقة بدون كهرباء. تجعل بيئة التشغيل هذه تحديد أولويات التحميل الدقيق أمرًا مهمًا بشكل خاص للمدارس الريفية وشبه الحضرية.

لماذا يجب على النظام الشمسي المدرسي اتباع الجدول الزمني للمدرسة

تعرض قائمة التحميل المتصل فقط إجمالي القوة الكهربائية المطبوعة على ملصقات المعدات. ولا يظهر ما إذا كانت المعدات تعمل في نفس الوقت. يمكن أن تؤدي إضافة كل تصنيف للجهاز إلى إنشاء عرض باهظ الثمن بلا داع. يمكن أن يؤدي تجاهل الأحمال المتزامنة إلى إنتاج عاكس صغير الحجم يتعطل عند المضخة, يبدأ تشغيل محرك الثلاجة أو الورشة.

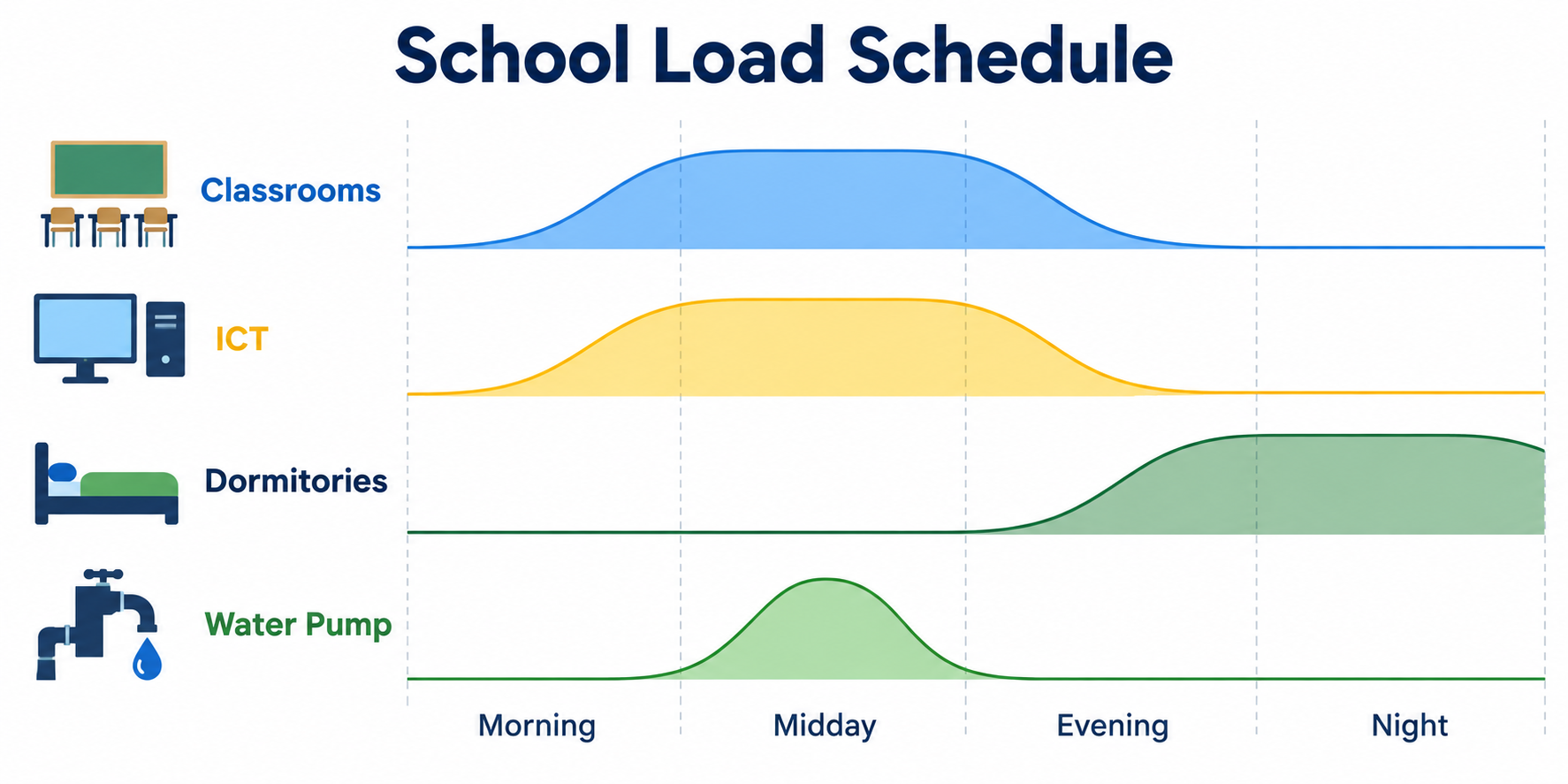

يجب على فريق المشروع رسم جدول التشغيل قبل اختيار المعدات. تتوافق أضواء ومراوح الفصول الدراسية عادةً مع توليد الطاقة الكهروضوئية أثناء النهار. تخلق إضاءة المهجع حملاً مسائيًا للبطارية. قد يخلق مختبر الكمبيوتر طلبًا مركزًا خلال النهار, بينما قد تحتاج معدات الشبكة إلى طاقة مستمرة. غالبًا ما يمكن لمضخة المياه أن تعمل بالقرب من منتصف النهار وتملأ خزانًا بدلاً من استهلاك طاقة البطارية ليلاً.

ال الإطار التعليمي لمعهد اليونسكو للإحصاء في أفريقيا يشمل وصول المدارس إلى الكهرباء, الإنترنت والكمبيوتر من مؤشرات خدمة التعليم. ولذلك، ينبغي لخطة الطاقة المدرسية أن تحمي المعدات التي تتيح التدريس والاتصال, بدلاً من التعامل مع كل أجهزة الحرم الجامعي على أنها بنفس القدر من الأهمية.

قم ببناء خريطة تحميل النظام الشمسي للمدرسة قبل تحديد حجم المعدات

لمشاريع EPC, نوصي بتقسيم الحرم الجامعي إلى مجموعات تحميل. وهذا يجعل التحقق من عرض الأسعار أسهل ويساعد المدرسة على إدارة النظام بعد التثبيت.

حجم النظام الشمسي المدرسي من كيلوواط وكيلوواط ساعة

طاقة العاكس وطاقة البطارية تجيب على أسئلة مختلفة. يحدد تصنيف العاكس بالكيلووات مقدار الحمل المتزامن الذي يمكن للنظام تشغيله. تحدد سعة البطارية بالكيلووات/ساعة المدة التي يمكن أن تستمر فيها الأحمال المحددة عند الطاقة الكهروضوئية, طاقة الشبكة أو المولد غير متوفر.

حساب الطاقة اليومية, ليس فقط الطاقة المتصلة

قم بتقدير كل حمل باستخدام صيغة التخطيط التالية:

الطاقة اليومية = قوة المعدات × الكمية × ساعات التشغيل × عامل التشغيل.

كلما كان ذلك ممكنا, استبدال التقديرات بالبيانات المقاسة. يجب على الفريق تسجيل القمم أثناء النهار, الطلب المسائي وأحداث بدء تشغيل السيارات. يجب أن يغطي العاكس الحمل المتزامن المتوقع ومتطلبات زيادة التيار المطبقة المذكورة في ورقة بيانات المعدات المحددة.

حساب استقلالية البطارية من الأحمال الحرجة

يفترض, للتوضيح, هذا المهجع الأساسي, حماية, متوسط ​​أحمال تكنولوجيا المعلومات والاتصالات والتبريد 7 كيلوواط لمدة خمس ساعات. أنها تتطلب 35 كيلوواط ساعة من الطاقة المسلمة. إذا كان التصميم الأولي يستخدم 80% نافذة بطارية قابلة للاستخدام و 90% بدل التسليم, القدرة الاسمية المقدرة هي:

35 كيلووات ساعة ÷ 0.80 ÷ 0.90 = تقريبًا 48.6 كيلووات ساعة.

هذا مثال للتخطيط, ليست توصية المنتج النهائي. يجب على المهندس استبدال النافذة والكفاءة المفترضة القابلة للاستخدام بالبطارية المختارة, BMS وبيانات العاكس. كمرجع, تحتوي على بطارية 51.2 فولت 100 أمبير 5.12 كيلوواط ساعة من الطاقة لوحة ل 51.2 × 100 = 5,120 واط ساعي. تعتمد الطاقة القابلة للاستخدام على حدود التشغيل المعتمدة.

تقدم WHC Solar العديد تكوينات بطارية الليثيوم الشمسية. يجب أن يؤكد الاختيار النهائي الجهد, الحدود الحالية, الاتصالات BMS, الحدود المتوازية والتوافق مع العاكس المختار.

تحقق من المصفوفة الكهروضوئية مقابل نافذة الشحن الحقيقية

يجب أن يستخدم حجم الطاقة الكهروضوئية بيانات الموارد الشمسية الخاصة بالموقع, خسائر النظام والجدول الدراسي. يجب أن تدعم المصفوفة الأحمال النهارية مع ترك طاقة كافية لإعادة شحن البطارية. يجب أيضًا أن يظل تصميم سلسلة اللوحة ضمن الحد الأقصى للجهد الكهروضوئي للعاكس أو وحدة التحكم MPPT, حدود التيار والطاقة. سلاسل السلسلة تؤثر على الجهد, بينما تزيد الأوتار المتوازية من التيار.

قم بجدولة مضخة المياه لتكون بمثابة حمل نهاري يمكن التحكم فيه

من الأخطاء الشائعة في التصميم إضافة المضخة إلى حساب البطارية الليلية دون التحقق أولاً مما إذا كانت المدرسة قادرة على تخزين المياه. في العديد من المشاريع, يمكن للنظام تشغيل المضخة خلال ساعات إنتاج الطاقة الشمسية القوية وملء خزان مرتفع أو على مستوى الأرض. ومن ثم تخدم المياه المخزنة المدرسة خارج ساعات الضخ.

لا يزال يتعين على مقاول EPC الحصول على التدفق المطلوب, رأس ديناميكي إجمالي, مستوى البئر, طول الأنبوب وبيانات محرك المضخة. يجب أن يتحقق التصميم الكهربائي من تيار بدء التشغيل, انخفاض جهد الكابل, حماية التشغيل الجاف والتحكم في مستوى الخزان. خزان المياه يمكن أن يقلل من الطلب على تخزين الكهرباء, لكنها لا تستطيع تصحيح المضخة المختارة بشكل غير صحيح.

قارن بين بنيات النظام الشمسي المدرسية خارج الشبكة والهجينة

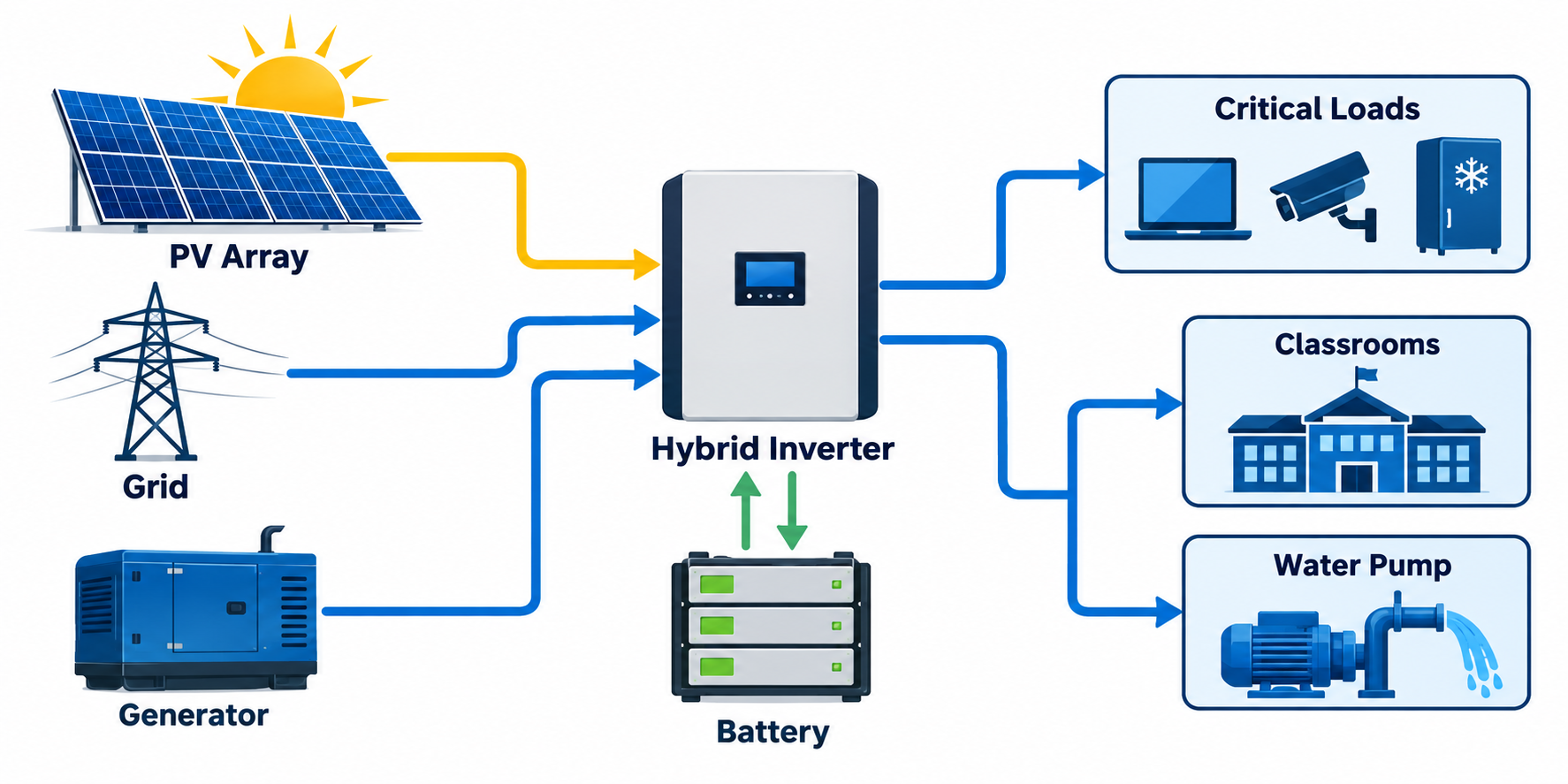

يعتمد النظام خارج الشبكة على الطاقة الكهروضوئية, البطاريات وعادة ما يكون مولد احتياطي. إنه يناسب المواقع التي ليس لديها اتصال مرافق يمكن الاعتماد عليه. يمكن للنظام الهجين تنسيق الطاقة الشمسية, البطاريات, مدخلات الشبكة وشحن المولدات. وقد يناسب المدارس الحضرية أو شبه الحضرية التي لديها اتصال بالشبكة ولكنها تعاني من انقطاعات متكررة.

تعتمد البنية الصحيحة على مدة الانقطاع, حالة المولد, توافر الوقود وتحمل المدرسة للانقطاع. ال تحليل إيرينا لسوق الطاقة المتجددة في أفريقيا يؤكد على أن مناطق أفريقيا تحتاج إلى أنظمة طاقة مرنة تناسب الظروف المحلية بدلاً من اتباع نهج موحد واحد.

سواء للهندسة المعمارية, يجب أن يفصل التصميم بين لوحات التوزيع الحرجة وغير الحرجة. تكنولوجيا المعلومات والاتصالات, حماية, قد تظل الإضاءة المحددة والتبريد الأساسي على الدائرة المحمية. الطبخ الكهربائي, لا يجوز تشغيل آلات الورش أو الأحمال الثقيلة الأخرى إلا خلال فترات محددة.

ال نطاق العاكس الهجين WHC وأوسع WHC محفظة نظام الطاقة الشمسية توفير نقاط البداية للتكوين. يجب على مهندس المشروع التحقق من مرحلة النموذج الدقيق, انتاج الطاقة, نطاق الإدخال الكهروضوئي, جهد البطارية ووظائف المولد أو الشبكة.

ثلاثة سيناريوهات لمشروع مدرسة أفريقية نموذجية

مدرسة اليوم الريفية

قد تعطي المدرسة النهارية الريفية الأولوية لإضاءة الفصل الدراسي, المشجعين, إدارة, غرفة تكنولوجيا المعلومات والاتصالات ومضخة البئر. معظم الاستهلاك يحدث خلال النهار. يمكن للتصميم جدولة الضخ واستخدام معمل الكمبيوتر أثناء إنتاج الطاقة الكهروضوئية, بينما تدعم البطارية الاتصالات, الأمن والأنشطة المسائية محدودة.

مدرسة داخلية

المدرسة الداخلية لديها متطلبات ليلية أكبر. إضاءة المهجع, المشجعين, الشحن, يستمر الأمن والتبريد بعد الفصول الدراسية. يصبح استقلالية البطارية عامل شراء رئيسيًا. يجب أن يوضح الاقتباس أيضًا الأحمال التي يتم فصلها عندما تصل البطارية إلى عتبة الاحتياطي الخاصة بها.

المدرسة الفنية أو المهنية

يجوز للمدرسة الفنية تشغيل المحركات, أدوات, الضواغط أو معدات اللحام. تتطلب هذه الأحمال زيادة منفصلة ومراجعة مرحلية. يجوز لمقاول EPC جدولة تشغيل ورشة العمل خلال أقوى ساعات الطاقة الشمسية أو الاحتفاظ بدعم المولد للمعدات التي قد تعمل على تكبير العاكس والبطارية دون داع.

قائمة مراجعة RFQ للموردين لحل النظام الشمسي المدرسي

قبل طلب الاقتباس, تزويد المورد بها:

• قائمة تحميل توضح الكمية, القوة المقدرة, ساعات العمل وخصائص بدء التشغيل.
• الجدول الزمني للمدرسة, الجدول الزمني للصعود ومتطلبات التشغيل أثناء العطلات.
• الجهد الموقع, تكرار, تكوين المرحلة واتصال الشبكة المتاحة.
• تصنيف المولد الحالي, الحالة والدور التشغيلي المتوقع.
• استقلالية البطارية المطلوبة لكل مجموعة تحميل حرجة.
• تدفق المضخة, رأس, معلومات البئر والمحرك.
• مساحة السطح أو الأرض, طرق الكابلات, ظروف غرفة المعدات وخطط التوسع.
• الرسومات المطلوبة, أجهزة الحماية, إرشادات التثبيت, نطاق التدريب وقطع الغيار.

في تجربتنا مع عروض أسعار المشروع, تخلق بيانات التحميل غير الواضحة مخاطر أكبر من الاختيار بين حجمين من المعدات القريبة. يجب على المورد شرح أولوية التحميل المقترحة, حسابات كيلوواط و كيلوواط ساعة, حدود السلسلة الكهروضوئية, افتراضات تشغيل البطارية وطريقة التوسع. إن الاقتباس الذي يسرد طاقة العاكس وسعة البطارية فقط لا يعد خطة طاقة مدرسية كاملة.

كيف تدعم WHC Solar مشاريع الطاقة الشمسية المدرسية

تعمل WHC Solar كمزود كامل لحلول الطاقة الشمسية للموزعين, التركيب ومقاولي EPC. يمكن أن يغطي دعم المشروع تكوين النظام, مطابقة المكونات, رسومات التثبيت واختيار المعدات بناءً على معلومات التحميل الخاصة بالعميل.

يمكن للمشترين مراجعة مكتبة حالة النظام الشمسي WHC لفهم مجموعات نموذجية من العاكسون, البطاريات والوحدات الكهروضوئية. يجب أن توجه هذه الأمثلة المناقشة بدلاً من أن تحل محل مسح الموقع. تتطلب كل مدرسة جدول التحميل الخاص بها, هدف الحكم الذاتي وأولويات التشغيل.

خاتمة: بناء النظام الشمسي المدرسي حول العمليات

موثوقة النظام الشمسي المدرسي يبدأ بالجدول الزمني وقائمة التحميل الحرج. يجب أن يفصل التصميم بين الطلب أثناء النهار والليل, تحقق من بدء تشغيل المحرك, جدولة مضخة المياه, تحديد حجم طاقة البطارية القابلة للاستخدام وتحديد كيفية دعم الشبكة أو المولد للنظام.

لمشروع المدرسة الأفريقية, كاملة حل النظام الشمسي يجب أن تتضمن حسابات شفافة, مكونات متوافقة, معدات الحماية, وثائق التثبيت وخطة التوسع العملية. تمنح هذه الفحوصات مقاولي EPC وأصحاب المدارس أساسًا أقوى لمقارنة الموردين والتحكم في مخاطر المشروع.

الأسئلة المتداولة

ما هي المعلومات التي يحتاجها المورد لتحديد حجم النظام الشمسي المدرسي؟?

يحتاج المورد إلى قوة المعدات, كمية, ساعات العمل, خصائص بدء التشغيل, موقع الجهد والمرحلة, مدة الانقطاع, معلومات المولد ووقت النسخ الاحتياطي المطلوب للأحمال الحرجة. تكون بيانات تدفق المضخة والرأس مطلوبة أيضًا عندما يتضمن النظام ضخ المياه.

ما هو الفرق بين العاكس كيلوواط والبطارية كيلوواط ساعة?

يشير العاكس kW إلى مقدار الطاقة المتزامنة التي يمكن للنظام توفيرها. تشير البطارية كيلووات ساعة إلى الطاقة المخزنة وتساعد في تحديد مدة النسخ الاحتياطي. يجب أن تتطابق كلتا القيمتين مع ملف تعريف التحميل الخاص بالمدرسة.

هل يمكن لمضخة المياه المدرسية استخدام نفس النظام الشمسي?

نعم, إذا كان العاكس, تدعم المجموعة الكهروضوئية ومعدات الحماية المضخة. لكن, يجب على المهندس التحقق من بدء تشغيل المحرك, تدفق, متطلبات الرأس والكابلات. يمكن أن يؤدي الضخ أثناء النهار مع تخزين المياه إلى تقليل الطلب على البطارية.

هل يجب على المدرسة اختيار نظام شمسي خارج الشبكة أو نظام هجين؟?

يناسب التصميم خارج الشبكة المواقع التي لا تحتوي على شبكة قابلة للاستخدام. تصميم هجين يناسب المدارس التي ترغب في تنسيق الطاقة الكهروضوئية, البطاريات, قوة الشبكة ومولد. يعتمد القرار على موثوقية الشبكة, توافر الوقود والاستمرارية المطلوبة للأحمال الحرجة.

هل يمكن للنظام الشمسي المدرسي أن يتوسع لاحقًا؟?

التوسع ممكن فقط عندما يسمح التصميم الأولي بذلك. يجب على المورد تأكيد القدرة الموازية للعاكس, قواعد توسيع البطارية, الاتصالات BMS, حدود المدخلات الكهروضوئية, سعة الكابل ومساحة لوحة التوزيع قبل الشراء.
